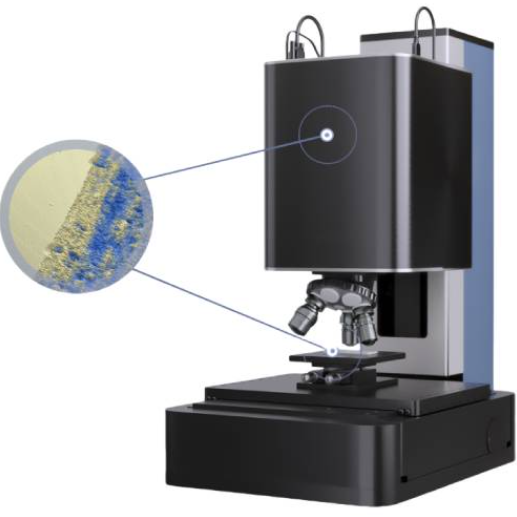

三维光学形貌仪原理

在现代精密制造、材料科学及半导体工业中，对物体表面微观结构的精确测量至关重要。三维光学形貌仪作为一种非接触式的高精度光学检测仪器，凭借其亚纳米级的垂直分辨率和强大的数据处理能力，成为了表面质量控制的“慧眼”。

三维光学形貌仪工作原理是什么

三维光学形貌仪的核心技术主要基于白光干涉技术和共聚焦显微镜技术，部分高端设备融合了两者优势。

白光干涉技术

这是目前主流的高精度测量原理。仪器利用白光光源，光束通过干涉物镜分光，一部分照射到样品表面，另一部分照射到参考镜面。当两束光的光程差接近零时，会发生干涉现象，形成明暗相间的干涉条纹。

仪器通过精密压电陶瓷驱动物镜沿Z轴进行垂直扫描，CCD相机连续采集数百幅干涉图像。系统算法分析每个像素点光强变化，找到干涉条纹对比度最大（即零级干涉条纹）的位置，从而精确计算出该点的高度信息。这种技术能实现0.1nm的纵向分辨率，特别适合测量超光滑表面、薄膜厚度及微小台阶。

共聚焦显微镜技术

该技术利用空间针孔滤除离焦光线，仅让焦平面上的光线进入探测器。通过逐点扫描或结构光投射，结合Z轴扫描构建“光学切片”，最终叠加重建出三维形貌。共聚焦技术对表面倾斜度的适应性更强，适合测量粗糙度较大或侧壁陡峭的样品。

三维光学形貌仪使用方法是什么

1.环境准备与开机预热

环境要求：仪器应放置在温度20±2℃、湿度40%-60%的恒温室内，并配备隔振台以消除环境噪音和地面微震动的影响。

开机：打开电源，启动配套软件。建议预热10-15分钟，使光源稳定并让内部光学元件达到热平衡。

2.样品放置与对焦

将清洁干燥的样品放置在XY载物台上。对于微小或易滑动的样品，需使用专用夹具固定。

通过操纵手柄或软件控制Z轴移动，观察实时图像，直至找到干涉条纹或图像最清晰处（自动对焦功能可辅助完成）。

3.参数设置与扫描

模式选择：根据样品特性选择测量模式。

物镜选择：根据测量视场和精度要求选择合适的物镜。

执行扫描：设定扫描区域和扫描速度，点击“开始测量”。仪器将自动进行Z轴扫描并采集数据。

4.数据分析与导出

扫描完成后，软件自动生成3D形貌图。用户可利用软件工具进行校平、去噪、滤波等处理。

选择需要分析的区域，系统会自动计算粗糙度、台阶高度等参数，并生成检测报告。支持导出STL、CSV、PDF等格式。

三维光学形貌仪应用领域有哪些

半导体与微电子：晶圆表面平整度、光刻胶厚度、TSV深宽比、焊球共面性检测。

精密光学：透镜、棱镜的面形精度，镀膜质量，以及光纤端面的几何参数。

新材料与科研：石墨烯等二维材料的厚度测量，金属断口分析，摩擦磨损实验后的磨痕体积计算。

汽车零部件：发动机喷油嘴微孔、气缸壁珩磨纹理、安全气囊模具的表面质量。

医疗器械：人工关节、牙科种植体的表面粗糙度，直接影响生物相容性。

三维光学形貌仪功能有哪些

三维形貌重建：直观展示样品表面的微观立体结构，通过伪彩色图清晰呈现高低起伏。

粗糙度分析：国际标准，计算Sa（算术平均高度）、Sq（均方根高度）、Sz（最大高度）等3D粗糙度参数。

台阶与薄膜测量：精确测量纳米级至毫米级的台阶高度、沟槽深度，以及透明薄膜的厚度和表面形貌。

缺陷检测：自动识别并量化表面的划痕、凹坑、颗粒污染等缺陷的深度、面积和体积。

几何轮廓分析：测量曲率半径、角度、线宽、间距等二维几何参数。

总结

三维光学形貌仪集光学、机械、电子与算法于一体，是现代工业从“制造”迈向“质造”的关键工具。它不仅让微观世界“看得见”，更让表面质量“测得准”。掌握其原理与规范操作，将极大提升研发效率与产品良率，为精密工程提供坚实的数据支撑。
