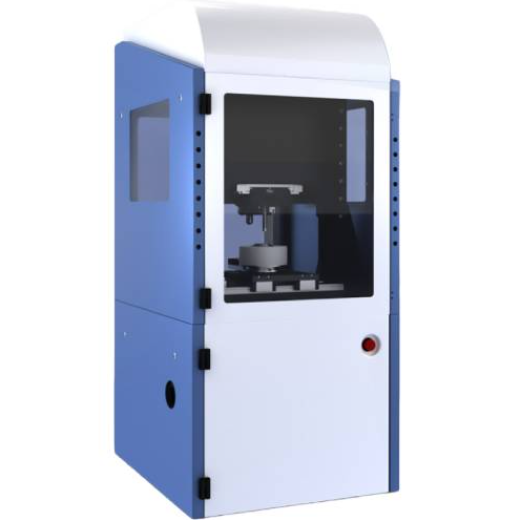

化学机械抛光机

化学机械抛光机是现代半导体制造、精密光学和先进材料加工中不可或缺的核心技术。它通过化学腐蚀与机械研磨的协同作用，实现了传统方法无法企及的原子级表面平坦化。

化学机械抛光机原理是什么

化学机械抛光机的工作原理并非简单的物理打磨，而是一个动态的、原子级别的材料去除过程。其核心在于“化学反应”与“机械去除”的完美配合，二者缺一不可。

化学作用：抛光液中的化学试剂（如氧化剂、酸或碱）首先与晶圆表面的材料发生反应。例如，在铜互连抛光中，氧化剂（如H₂O₂）会将金属铜表面氧化，生成一层相对柔软、结合力弱的氧化铜或化合物薄膜。这层薄膜的硬度远低于基体材料，为后续的机械去除创造了条件。

机械作用：在抛光头施加的精确压力下，晶圆被压向高速旋转的、具有微孔结构的弹性抛光垫。抛光液中悬浮的纳米级磨料（如SiO₂、CeO₂）在抛光垫与晶圆之间产生剪切力，像无数把微小的“铲子”，将化学反应生成的软化层物理刮除。

这个“化学软化-机械去除”的过程循环往复，不断暴露出新鲜的表面进行下一轮反应，最终实现材料表面的全局平坦化。其材料去除率通常由普瑞斯顿公式描述，即去除率与抛光压力及相对速度成正比。

化学机械抛光机使用方法是什么

准备阶段：将待抛光的晶圆通过传输系统送入设备。根据工艺要求，选择合适的抛光垫和抛光液配方。抛光垫会预先进行“修整”，即用金刚石盘刮擦其表面，以恢复其粗糙度和微孔结构，确保抛光液的有效传输。

抛光阶段：晶圆被真空吸附在抛光头上，抛光头带动晶圆旋转并施加精确控制的下压力。同时，承载抛光垫的抛光盘也开始旋转。抛光液被持续、均匀地喷洒在抛光垫表面，在离心力作用下形成一层薄薄的液膜，进入晶圆与抛光垫的接触界面。抛光头和抛光盘的相对运动，配合化学与机械的协同作用，开始去除晶圆表面的材料。此阶段通常分为“粗抛”和“精抛”两步。粗抛追求高去除率，快速消除大的表面起伏；精抛则采用更温和的参数，追求极致的表面平整度和低缺陷率。

终点检测：这是确保工艺精度的关键。设备通过光学干涉、电机电流变化或涡流传感等技术，实时监测材料去除的厚度。一旦达到预设的终点，系统会立即停止抛光，防止过度抛光造成“碟形缺陷”等损伤。

清洗与干燥：抛光后的晶圆表面会残留抛光液、磨料颗粒和反应副产物。晶圆会被送入清洗单元，通过双面刷洗、兆声波清洗和化学清洗液的联合作用，彻底清除所有污染物，最后经高速旋转甩干或热风干燥，准备进入下一道工序。

化学机械抛光机作用是什么

化学机械抛光机最根本的作用是提供“全局平坦化”能力。在芯片制造中，经过薄膜沉积、光刻、刻蚀等工序后，晶圆表面会形成高低不平的台阶。这些微观的起伏对于纳米级的后续工艺是致命的，会导致光刻时焦距无法对准，金属填充出现空洞等问题。

化学机械抛光技术能够将这些高低不平的表面打磨得如同镜面般平整，其全局平整度误差可以控制在亚纳米级别（<1nm）。这不仅为后续的光刻工艺提供了清晰的“画布”，保证了多层电路的精确对准，还有效降低了互连线的电阻和电容延迟，从而大幅提升芯片的性能和良品率。

总结

总而言之，化学机械抛光机是实现纳米级乃至原子级表面加工的“终极武器”。它通过巧妙的化学-机械协同原理，解决了超大规模集成电路制造中最为棘手的表面平坦化难题。从衬底制备到前端器件，再到后端互连和先进封装，化学机械抛光技术无处不在，是推动摩尔定律持续发展的关键支柱之一。随着芯片制程不断向3nm、2nm甚至更先进节点演进，对化学机械抛光技术的精度、均匀性和缺陷控制能力也提出了更高的要求，其重要性将愈发凸显。
