天然钠基膨润土防水毯施工方法：从材料特性到工程实践的系统指南

　天然钠基膨润土防水毯（GCL）作为新型环保防渗材料，凭借其优异的防水性能和施工便捷性，在垃圾填埋场、人工湖、地下工程等领域得到广泛应用。本文将从材料特性解析、施工准备要点、核心工艺流程及质量控制四个维度，系统阐述该材料的施工方法体系。

　一、材料特性

　天然钠基膨润土防水毯的核心成分是蒙脱石含量≥80%的钠基膨润土，其遇水膨胀特性是防水性能的关键。实验室数据显示，优质钠基膨润土吸水后体积可膨胀24-28倍，形成厚度3-5mm的致密胶体层，透水系数低至5×10⁻¹¹m/s。这种动态密封机制使其具备三大优势：

　自修复能力：当基层出现≤2mm裂缝时，胶体在压力作用下自动填充修复

　环境适应性：在-20℃至60℃温度范围内保持性能稳定，潮湿基层（无明水）可直接施工

　长效耐久性：天然无机材料特性使其抗老化性能优于有机防水材料，使用寿命可达50年以上

　材料结构采用"两布一膜"复合工艺：上层为200g/㎡短丝无纺布，中间层为5000g/㎡钠基膨润土，下层为120g/㎡塑编土工布。这种设计既保证膨润土的均匀分布，又通过纤维网络增强抗穿刺能力，标准型产品纵向断裂强度达10kN/m以上。

　二、施工准备

　基层处理标准

　平整度要求：采用2m直尺检测，凹凸差≤20mm，压实度≥85%

　清洁度控制：清除石块、树根等尖锐物，基层含水率控制在15%-25%之间

　特殊地形处理：坡度＞1:3时需设置锚固沟，沟深≥400mm，宽度与防水毯幅宽匹配

　材料储存规范

　防潮措施：堆放场地需架空20cm，覆盖防雨布，避免直接接触地面

　堆放限制：叠放层数≤4层，每层间用木方隔离

　使用时效：开卷后24小时内完成铺设，未使用材料需重新密封保存

　施工条件确认

　环境温度：0℃以上施工，低温环境需采用加热设备预热材料

　天气要求：雨雪天气停止施工，已铺设区域需及时覆盖防护

　交叉作业：与混凝土浇筑等工序保持安全距离，避免机械碾压

　三、核心工艺

　铺设施工要点

　方向控制：沿水流方向顺坡铺设，上游防水毯压覆下游，搭接宽度≥300mm

　固定方式：采用25mm长钢钉固定，间距300-500mm，立面施工增加横向钢钉

　接缝处理：搭接处撒布0.4kg/㎡钠基膨润土粉，用压辊压实确保接触紧密

　特殊部位施工

　穿墙管道：管道周围500mm范围内双层铺设，接缝处用膨润土胶泥密封

　阴阳角处理：阳角做成钝角（R≥300mm），阴角预铺300mm宽加强层

　变形缝处理：缝宽20-30mm，填充膨润土密封条，表面覆盖防水毯加强层

　保护层施工

　回填要求：采用过筛细土，粒径≤10mm，分层夯实（每层厚度≤300mm）

　压实度控制：平面区域压实度≥90%，边坡区域≥85%

　成品保护：24小时内完成保护层施工，避免长时间暴露

　四、质量控制

　材料验收标准

　外观检查：表面平整无破损，针刺均匀，无残留断针

　物理性能：单位面积质量偏差≤5%，膨润土含量≥90%

　包装标识：标注生产日期、规格型号、执行标准（JG/T 193）

　施工过程监管

　搭接质量：采用"一看二摸三测"法：观察搭接是否平顺，触摸是否密实，红外测温确认无空鼓

　固定点检查：每100㎡抽查5个固定点，钢钉入土深度≥50mm

　破损修复：发现破损立即用同质材料覆盖，周边扩大200mm修补

　验收检测方法

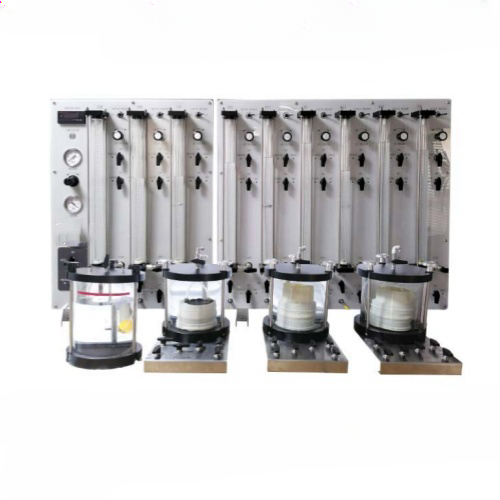

　渗透试验：采用变水头法检测，渗透系数≤5×10⁻⁹cm/s为合格

　静水压测试：0.5MPa压力保持24小时无渗漏

　外观复验：检查保护层是否完整，防水毯表面无暴露

　天然钠基膨润土防水毯的施工质量取决于对材料特性的深刻理解和标准化工艺的严格执行。从基层处理的毫米级精度控制，到接缝处理的膨润土粉撒布量把控，每个细节都关乎工程成败。实践表明，遵循"材料检验-基层处理-规范铺设-保护层施工"四步法，可使防水工程合格率提升至98%以上。随着GB 55030-2022等新标准的实施，该材料的施工工艺正朝着更精细、更环保的方向发展，为现代工程建设提供可靠保障。
