膨润土防水毯渗透系数：从原理到应用的深度解析

　膨润土防水毯作为现代工程防渗体系的核心材料，其渗透系数是衡量防水性能的关键指标。这一数值直接决定了材料在特定水力条件下的渗流能力，对垃圾填埋场、地下工程、水利工程等领域的防渗效果具有决定性影响。本文将从渗透原理、测试方法、影响因素及工程应用四个维度，系统解析膨润土防水毯渗透系数的核心逻辑。

　一、渗透原理

　膨润土防水毯的防渗性能源于其核心成分——钠基膨润土的独特物理化学特性。钠基膨润土的蒙脱石层状结构具有极强的吸水膨胀性，当与水接触时，其层间阳离子（如Na⁺）形成双层水化壳，水分子通过渗透膨胀进入层间，使膨润土体积膨胀10-15倍，形成致密的胶体层。这一过程不仅填充了材料内部的孔隙，还通过多层结合水形成的静电力叠加效应，有效阻断了自由水的流动通道。

　实验数据显示，充分水化的钠基膨润土渗透系数可低至10⁻¹¹cm/s量级，相当于仅允许每秒通过一根头发丝直径的水量。这种微观层面的“自密封”机制，使得膨润土防水毯在长期水压作用下仍能保持稳定的防渗性能，远优于传统防水材料。

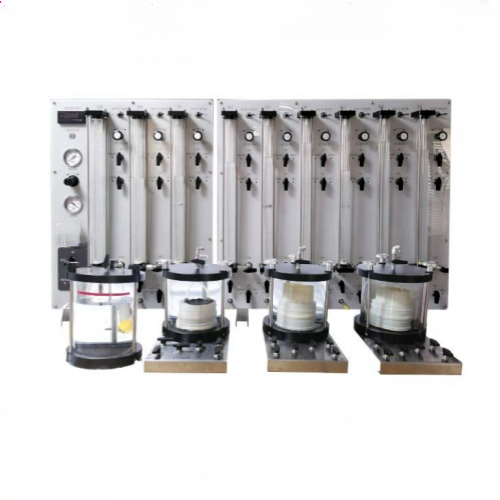

　二、测试方法

　渗透系数的测定需遵循严格的标准化流程，以模拟实际工程中的水力条件。核心步骤包括：

　试样制备：将防水毯裁剪为直径70mm的圆形试样，夹持在渗透室中，上下铺设透水石与滤纸，形成“透水石-滤纸-试样-滤纸-透水石”的夹层结构。

　饱和处理：在35kPa压力下缓慢增压并保持48小时，使膨润土充分吸水膨胀，形成稳定的凝胶层。此阶段需彻底排除系统内的气泡，避免压力波动影响测试精度。

　压力控制：调节试样下部压力至30kPa，待压力稳定后，每小时记录一次通过试样的流量及横跨试样的水压差。

　数据判定：连续测试8小时，当进口流量与出口流量比率在0.75-1.25之间，且流量值无显著变化时，方可认定数据有效。

　根据行业标准，优质膨润土防水毯的渗透系数应小于1×10⁻¹⁰m/s，部分高性能产品甚至可达5×10⁻¹¹m/s以下。这一指标的严格把控，是确保工程防渗安全的前提。

　三、影响因素

　膨润土防水毯的渗透系数并非固定值，其受多重因素动态影响：

　材料成分：钠基膨润土的纯度与膨胀率是核心变量。实验表明，膨胀率超过24mL/2g的钠基膨润土，其渗透系数比钙基膨润土低1-2个数量级。

　渗透液化学性质：水化介质中的离子类型与浓度显著影响渗透系数。例如，高浓度Ca²⁺、Mg²⁺溶液会破坏钠基膨润土的水化膜，导致渗透系数升高；而Na⁺含量越高，水化膜越稳定，抗水压能力越强。

　环境条件：冻融循环、干湿交替等极端环境会引发材料结构损伤。例如，冻融循环后，部分防水毯的渗透系数可能增长超过初始值的50%，需通过自愈能力评估其长期稳定性。

　施工工艺：铺设质量直接影响防渗效果。若防水毯接缝处理不当或基层平整度不足，局部渗透系数可能激增，形成渗漏风险点。

　四、工程应用

　在实际工程中，渗透系数的应用需贯穿设计、施工与验收全流程：

　设计选型：根据工程防渗等级（如垃圾填埋场需满足5×10⁻¹¹m/s以下）选择匹配的防水毯类型，并预留安全系数以应对环境变化。

　施工监控：采用双缝焊接技术处理接缝，确保搭接宽度不小于300mm；通过压力测试验证铺设质量，避免局部应力集中导致结构破坏。

　长期维护：定期检测防水毯的渗透性能，结合环境监测数据（如地下水位、水质变化）评估其耐久性。对于出现渗漏的区域，可利用膨润土的自愈特性，通过注浆修补恢复防渗功能。

　膨润土防水毯的渗透系数是材料科学与工程实践的交汇点。从微观层面的水化膨胀机制，到宏观层面的标准化测试方法，再到工程应用中的全链条控制，每一环节都需以科学严谨的态度对待。唯有如此，方能确保这一“绿色防渗材料”在现代工程建设中发挥持久效能，为可持续发展筑牢安全屏障。
