炭黑含量测试仪检定流程全解析：从准备到报告的规范操作

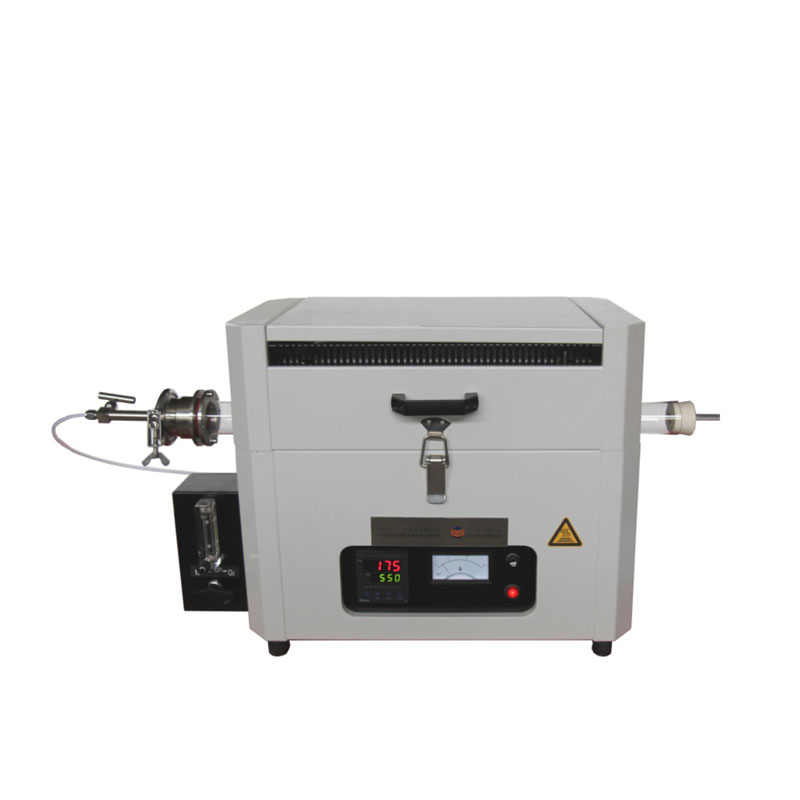

　炭黑含量测试仪作为材料分析领域的关键设备，其准确性直接影响塑料、橡胶等产品的质量判定。为确保测试结果的可靠性，需通过系统化的检定流程对仪器性能进行全面验证。本文将从检定准备、环境控制、操作规范及结果判定四个维度，详细阐述炭黑含量测试仪的检定流程。

　一、检定前准备：标准样品与设备校准

　检定前需准备两组标准样品：一组为已知炭黑含量的聚乙烯或聚丙烯标准物质，另一组为空白样品（不含炭黑）。标准样品需符合国际标准要求，例如ASTM标准规定的2.0%-3.0%炭黑含量范围，或国标GB/T 15065-2009要求的2.35%-2.85%区间。样品需粉碎至均匀颗粒状，并通过筛网过筛确保粒径一致性，避免因颗粒不均导致测试偏差。

　仪器校准是检定的核心环节。需使用高精度电子天平（精度达0.0001g）对燃烧舟进行三次重复称重，记录空舟质量波动范围。若三次称重结果偏差超过0.0005g，需清洁燃烧舟并重新校准。同时，检查气体流量计的准确性，通过皂膜流量计验证氮气与氧气的实际流速是否与设定值（如氮气200mL/min、氧气150mL/min）一致，误差需控制在±2%以内。

　二、环境控制：温度与湿度的精密管理

　检定环境需满足恒温恒湿条件。实验室温度应稳定在23℃±2℃，湿度控制在50%±5%范围内。温度波动会导致炭黑挥发速率变化，而湿度过高可能引发样品吸湿，影响热解残留物质量。例如，某企业曾因实验室湿度达65%，导致测试结果比真实值偏高0.3%，经环境改造后误差降至0.05%以内。

　通风系统需保持良好运行状态。检定过程中产生的挥发性气体需通过排风管道及时排出，避免气体积聚干扰测试。某检测机构曾因排风不畅，导致氮气中氧气含量超标至1.2%（标准要求＜0.5%），引发炭黑提前氧化，测试结果偏差达1.8%。

　三、操作规范：四阶段热解法的标准化执行

　检定采用四阶段热解法，具体流程如下：

　氮气保护阶段：将标准样品放入燃烧舟，置于加热炉石英管中部。通入含氧量＜0.5%的氮气，流速控制在200mL/min，持续10分钟以彻底置换管内空气。此阶段需确保氮气纯度，某实验室曾因氮气含氧量达0.8%，导致炭黑残留量增加0.2%。

　基体裂解阶段：以5℃/min速率升温至450℃，恒温30分钟使聚乙烯基体完全分解。此阶段需监控热重曲线，若质量下降速率突然变化，可能表明裂解不完全或设备故障。

　氮气冷却阶段：将燃烧舟移至炉口冷却5分钟，再取出置于干燥器中冷却20分钟，称重记录残留物质量（m₁）。冷却过程需避免样品吸湿，某企业曾因冷却时间不足导致残留物质量增加0.15%。

　氧气燃烧阶段：重新放入燃烧舟，切换为氧气流速150mL/min，升温至620℃恒温40分钟使炭黑完全燃烧。冷却后称重记录最终残留物质量（m₂）。若m₂＞0.001g，表明炭黑未燃尽，需重新检定。

　四、结果判定：数据比对与误差分析

　检定结果需通过三组平行测试验证。计算三次测试的炭黑含量平均值，并与标准样品标称值对比。若偏差在±0.2%以内，判定仪器合格；若偏差超限，需排查原因：可能是气体流量控制不当、温度传感器偏差或样品制备问题。例如，某仪器因温度传感器偏差导致实际温度比设定值低10℃，测试结果偏低0.3%，更换传感器后误差消除。

　检定报告需详细记录环境参数、操作步骤及原始数据。报告应包含标准样品信息、仪器校准记录、热重曲线图及最终判定结论。某第三方检测机构通过建立数字化检定系统，将报告生成时间从4小时缩短至30分钟，同时实现数据可追溯性。

　从标准样品的严苛筛选到四阶段热解法的精密执行，炭黑含量测试仪的检定流程体现了材料检测领域对精准度的极致追求。通过系统化的检定管理，可确保仪器在长期使用中保持稳定性能，为塑料、橡胶等行业的质量控制提供可靠数据支撑。
