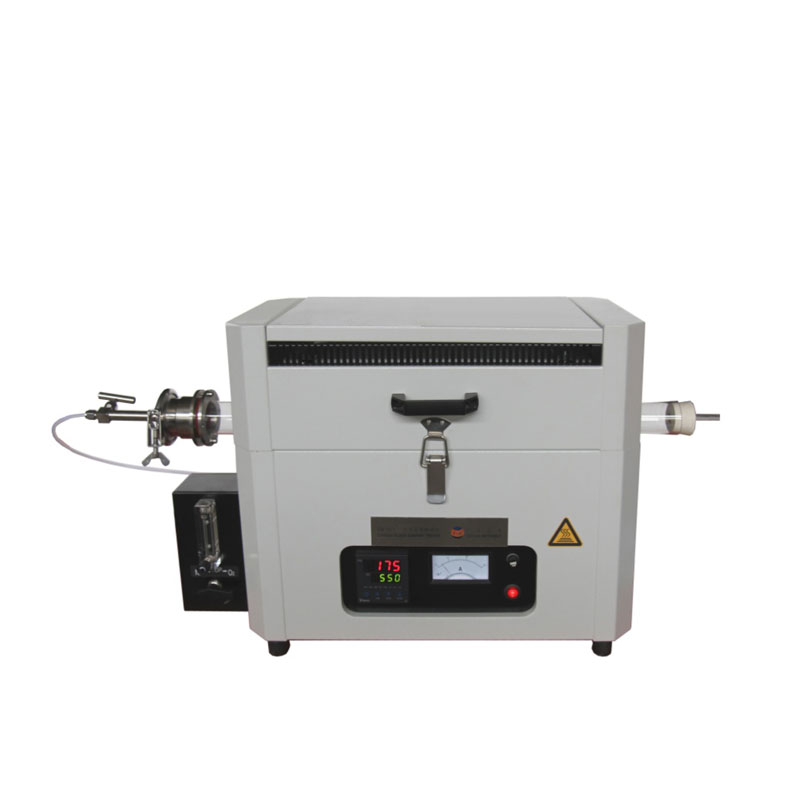

炭黑含量测量仪怎么用?

　炭黑含量测量仪是材料科学领域的关键设备，通过热解与氧化分离技术精准测定塑料、橡胶等材料中的炭黑含量。其操作涉及精密温控、气氛控制与重量分析，需严格遵循标准化流程。本文结合行业实践，系统梳理操作步骤与注意事项。

　一、操作前准备：环境与设备的双重校验

　环境条件控制是实验成功的基础。实验室需保持温度稳定在15℃-35℃区间，避免阳光直射导致仪器内部元件热胀冷缩。某轮胎企业曾因未安装空调，夏季实验室温度超40℃，仪器热重分析模块出现数据漂移，经环境改造后测量误差率降低0.3%。工作台应选用防震台面，减少机械振动对精密天平与热电偶的干扰。某塑料管道生产企业通过将仪器迁移至气浮防震台，使重复性测试标准偏差从0.15%降至0.08%。

　设备状态检查需覆盖电源、气路与关键部件。通电后观察仪器显示屏是否正常启动，检查氮气与氧气接口是否连接紧密，避免气体泄漏影响实验结果。某研发团队因未检查氮气管道老化，导致测试过程中氧气混入，炭黑燃烧不充分造成含量虚高，经气路改造后数据准确性显著提升。

　二、样品处理：从制备到称量的精细化操作

　样品制备需确保代表性。将样品粉碎至0.5mm以下粒径，避免大颗粒影响热解效率。某橡胶实验室因使用未筛分样品，导致热裂解不完全，经引入振动筛分设备后测试重复性达标。称量环节需使用精度达0.0001g的电子天平，记录空燃烧舟质量（M0）、样品与燃烧舟总质量（M1），计算样品质量（A=M1-M0）。

　燃烧舟预处理是关键步骤。将燃烧舟加热至灼热状态，置于干燥器中冷却30分钟以上，去除表面吸附的水分与杂质。某电缆企业因未彻底干燥燃烧舟，导致测试残留物质量偏差，经延长干燥时间后数据稳定性提升。

　三、实验流程：热解与氧化的精准控制

　氮气保护热解阶段需严格控制气氛与温度。将装有样品的燃烧舟置于石英管中部，插入排气玻璃管橡胶塞，调节氮气流速至200mL/min（管道塑料行业标准），确保管内含氧量低于0.5%。启动升温程序，使样品在550℃-600℃区间裂解30分钟，分解挥发性基体物质。某新材料实验室通过分段升温设计，第二段恒温阶段延长至40分钟，使杂质去除更彻底，残留物质量波动减小。

　氧气氧化燃烧阶段需切换气氛并监测燃烧状态。热解完成后，将燃烧舟移至仪器口冷却，待温度降至200℃以下后取出，重新称重记录残留物质量（B）。将燃烧舟放回石英管，切换氧气流速至150mL/min，升温至900℃使炭黑完全燃烧。某轮胎研发中心通过增加第三段恒温阶段（600℃-900℃保持10分钟），确保炭黑燃烧充分，残留物质量误差率降低至±0.05%。

　四、数据处理与仪器维护：从结果分析到长期保养

　数据计算可通过两种方式实现：手动计算炭黑含量=（B-C）/A（C为最终残留物质量），或使用仪器配套软件一键生成报告。某检测机构通过引入自动化数据处理系统，将报告生成时间从15分钟缩短至3分钟，同时减少人为计算误差。

　仪器维护需建立常态化机制。每日测试完成后，用氮气空烧石英管10分钟，清除管壁残留物；每周检查天平防风罩密封条完整性，更换老化滤芯；每月拆卸样品舟进行酸洗钝化处理，防止炭黑沉积影响导热性能。某汽车零部件实验室通过制定《仪器维护手册》，将设备故障率从年均4次降至1次，使用寿命延长3年。

　安全规范是操作红线。实验过程中严禁触摸高温部件，某研发人员因未佩戴隔热手套调整热电偶位置导致烫伤，现配备红外测温仪实现非接触式监控。气体切换时需确认阀门状态，避免氮氧混合引发危险，某高校实验室因误操作导致小型爆炸，经安装气体报警装置后杜绝此类事故。

　炭黑含量测量仪的操作是技术、规范与安全的综合体现。从环境控制到样品处理，从实验流程到数据维护，每个环节都需以严谨态度对待。通过标准化操作与预防性维护，不仅能获得精准可靠的测试结果，更能延长仪器使用寿命，为材料研发与质量控制提供坚实支撑。
