干热收缩率与卷曲收缩率：解析纤维热性能与卷曲特性的双维度指标

　在纺织材料科学领域，干热收缩率与卷曲收缩率作为评估纤维性能的核心参数，分别从热稳定性和卷曲恢复能力两个维度揭示了纤维的加工特性与使用价值。前者通过量化纤维在高温环境下的尺寸变化，为纺织工艺的温度控制提供依据；后者则通过模拟纤维在实际使用中的受力状态，反映其卷曲结构的持久性。这两项指标的协同优化，已成为提升纤维制品品质的关键路径。

　一、干热收缩率：热稳定性的量化标尺

　干热收缩率是指纤维在180℃恒温条件下处理30分钟后，其收缩长度与原始长度的比值。这一指标直接反映纤维分子链在高温下的热运动状态，是评估纤维热稳定性的核心参数。例如，涤纶纤维在180℃处理后的收缩率通常控制在3-5%范围内，若收缩率超过5%，则表明纤维在高温加工或使用过程中易发生尺寸变形，影响织物的平整度和耐用性。

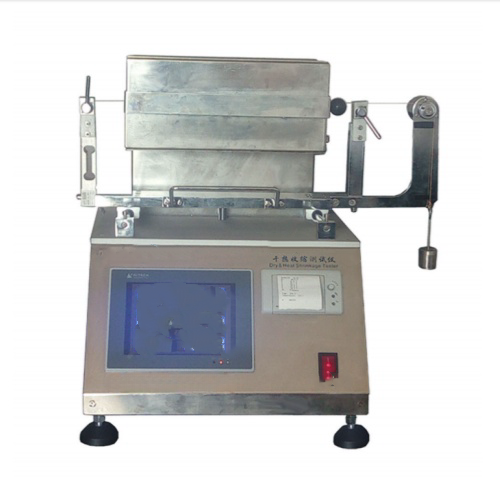

　测试方法与标准

　国际标准化组织（ISO）及中国国家标准（GB/T 6505）对干热收缩率测试作出明确规定：

　试样制备：沿纤维纵向标记200mm基准段，确保标记线清晰可辨；

　预处理：在20℃、相对湿度65%环境下调湿24小时，消除环境湿度对测试结果的影响；

　热处理：将试样悬挂于180℃±1℃的热风循环烘箱中，处理30分钟；

　测量与计算：冷却后测量标记线间距，计算收缩率。

　行业应用案例

　工业滤布：某涤纶长丝滤布在180℃处理后，经向收缩率达4.2%，纬向收缩率为3.8%。通过优化热定型工艺，将收缩率控制在3%以内，显著提升了滤布在高温环境下的尺寸稳定性，延长了使用寿命。

　汽车安全带：聚酰胺纤维的干热收缩率需严格控制在2%以下，以确保在高温环境下仍能保持足够的强度和弹性，满足安全标准。

　二、卷曲收缩率：卷曲持久性的动态表征

　卷曲收缩率是指变形丝经卷缩显现后，在规定负荷下测得拉直长度与恢复卷曲状态后的长度之差与拉直长度的比值。这一指标模拟了纤维在实际使用中因受力拉直后，其卷曲结构重新恢复所产生的收缩现象，是评估纤维弹性回复能力的重要依据。例如，某仿棉假捻变形丝的卷曲收缩率为6.1%，若在无张力受热状态下，其全部热收缩率可达14.6%，远高于普通空气变形纱，展现出更蓬松的纱线结构。

　测试方法与标准

　卷曲收缩率的测试需结合静态与动态负荷条件：

　卷缩显现：将变形丝在蒸汽或热水中处理，使其卷曲结构充分显现；

　负荷加载：施加0.0018cN/dtex的轻负荷，测量拉直长度；

　恢复测量：移除负荷后，施加0.0882cN/dtex的重负荷，保持30秒后移除，2分钟后再施加轻负荷，测量恢复后的卷曲长度；

　计算收缩率：根据拉直长度与恢复长度的差值计算卷曲收缩率。

　行业应用案例

　运动面料：某高弹力聚酯纤维的卷曲收缩率达12%，其制成的运动服在拉伸后能快速恢复原状，满足高强度运动需求；

　地毯纤维：通过控制卷曲收缩率在8-10%范围内，地毯纤维在踩踏后能迅速恢复蓬松度，提升使用舒适性。

　三、双指标协同优化：纤维性能升级的实践路径

　干热收缩率与卷曲收缩率的协同控制，已成为纤维性能优化的核心方向。例如，在PA/PU偏心皮芯复合长丝的研发中，研究人员发现：

　牵伸倍率与热定型温度：牵伸倍率从3倍提升至5倍，热定型温度从160℃升至180℃时，纤维的干热收缩率从2.8%降至1.5%，而卷曲收缩率从5.2%提升至7.5%，显著改善了纤维的尺寸稳定性和弹性回复能力；

　热处理条件：在140℃干热处理10-20分钟后，纤维的卷缩率可达21.3%，卷曲模量为7.9%，卷曲稳定性达89.5%，满足了高端纺织品对纤维卷曲性能的严苛要求。

　四、技术演进与未来趋势

　随着智能检测技术的发展，干热收缩率与卷曲收缩率的测试正朝着自动化、高精度方向演进。例如，结合激光位移传感器与机器视觉技术，可实现纤维长度变化的实时监测，将测试精度提升至0.01mm以内；同时，通过大数据分析建立纤维性能预测模型，可提前优化生产工艺参数，减少试错成本。

　干热收缩率与卷曲收缩率作为纤维性能评估的双维度指标，其协同优化不仅推动了纺织工艺的精细化发展，更为高端纺织品、工业材料等领域的创新提供了关键支撑。未来，随着材料科学与检测技术的深度融合，这两项指标的测试与应用将迎来更广阔的发展空间。
