干热收缩率测试仪：材料热稳定性的精密守护者

　在材料科学领域，干热收缩率是衡量纤维、纱线、薄膜等材料热稳定性的核心指标。当材料暴露于高温环境时，其分子链因热运动加剧发生重排，导致尺寸收缩。这种收缩行为直接影响材料在轮胎帘子线、工业织物、食品包装等领域的性能表现。干热收缩率测试仪通过精准模拟高温环境，量化材料收缩特性，为材料研发与质量控制提供关键数据支撑。

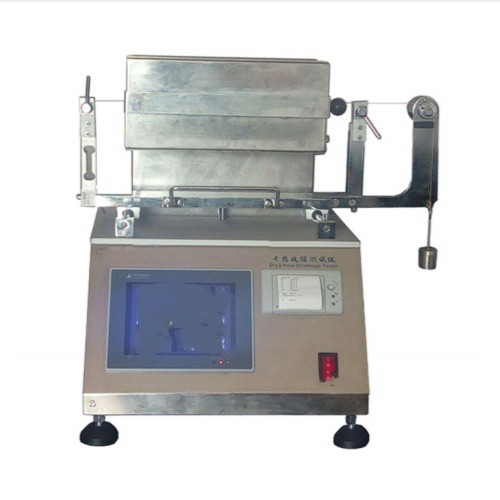

　一、仪器构造：温度场与力学场的精密协同

　干热收缩率测试仪由三大核心系统构成，形成闭环控制体系：

　温控系统：采用电加热元件与热风循环装置，构建均匀温度场。典型测试温度范围覆盖80℃至250℃，控温精度可达±0.1℃。例如，测试涤纶工业长丝时，需将温度精确设定在190℃，模拟轮胎帘子线实际工况。

　力学加载系统：通过预张力加载装置对试样施加恒定拉力，模拟材料在实际应用中的受力状态。预张力值根据材料特性设定，如尼龙66帘线通常采用0.5cN/dtex的张力，而高强工业丝可能需达到1cN/dtex。该系统配备力值传感器，实时监测试样受力变化，确保测试条件一致性。

　尺寸测量系统：采用非接触式激光测距或高精度位移传感器，实时捕捉试样长度变化。例如，测试薄膜材料时，激光传感器可精确至0.001mm的分辨率，记录试样在加热过程中的动态收缩过程。部分仪器还配备视频显微系统，可观察材料表面形貌变化，辅助分析收缩机制。

　二、测试流程：标准化操作确保数据可靠性

　典型测试流程包含五大步骤，每个环节均需严格遵循标准：

　试样制备：按标准裁取试样，如纤维需标记200mm基准段，薄膜需切割为100mm×15mm矩形试样。试样表面需平整无缺陷，避免影响测试结果。例如，测试聚酯帘线时，需在试样纵向和横向各画一条对称轴，确保测量基准统一。

　预张力加载：将试样固定在夹具上，施加设定预张力并平衡30分钟，消除内部应力。例如，测试锦纶66帘线时，需在0.5N/tex张力下平衡至长度稳定，避免初始应力干扰测试结果。

　干热处理：将试样置于恒温腔体中，按标准设定温度与时间参数。如GB/T 30312规定涤纶短纤维需在180℃下处理30分钟，期间温度波动需控制在±0.5℃以内。

　尺寸测量：处理完成后，待试样冷却至室温，测量收缩后长度。部分仪器支持热态测量，可记录材料在降温过程中的残余收缩。例如，测试薄膜材料时，需在30分钟内完成纵横对称轴尺寸测量，确保数据一致性。

　数据分析：计算收缩率=（L₀-L₁）/L₀×100%（L₀为原始长度，L₁为收缩后长度），并评估数据重复性。若多次测试结果标准差超过0.5%，需排查试样制备或仪器状态问题。

　三、应用场景：多领域技术延伸与创新

　干热收缩率测试仪的应用已渗透至多个关键领域：

　纺织工业：评估纱线热定型效果，优化织物尺寸稳定性。例如，通过测试涤纶FDY丝的干热收缩率，可精准控制织物缩水率，提升服装品质。

　包装材料：测试PET收缩膜的热缩率，控制包装密封性。例如，在食品包装领域，需确保收缩膜在120℃下收缩率稳定，避免包装破损或密封失效。

　复合材料：分析碳纤维预浸料的热收缩行为，提升复合材料成型精度。例如，在航空航天领域，需精确控制预浸料收缩率，确保复合材料结构件尺寸精度。

　四、技术发展：智能化与多功能化趋势

　随着技术进步，干热收缩率测试仪正朝着智能化、多功能化方向发展：

　动态测试功能：部分仪器支持升温过程中实时监测材料收缩行为，模拟快速加热场景下的材料响应。例如，测试工业丝时，可观察其在10℃/min升温速率下的收缩曲线，为高速纺丝工艺提供数据支持。

　多参数同步测量：新型仪器可同时测量收缩率、收缩力及残余收缩等参数，全面评估材料热收缩特性。例如，在测试轮胎帘子线时，需同步记录收缩力与收缩率，确保材料在高温下既保持尺寸稳定又具备足够强度。

　自动化与数据集成：配备嵌入式计算机与触摸屏操作界面，实现测试流程自动化与数据云端存储。例如，部分仪器支持自定义输入操作员、批号、日期等参数，并自动生成符合ISO标准的测试报告，提升测试效率与数据可追溯性。

　干热收缩率测试仪作为材料热稳定性评估的核心设备，其技术发展不仅推动了纤维、包装、复合材料等行业的标准化进程，更为新材料研发提供了精准的量化工具。随着智能化技术的深度融合，该仪器将在材料科学领域持续发挥关键作用，助力产业升级与创新突破。
