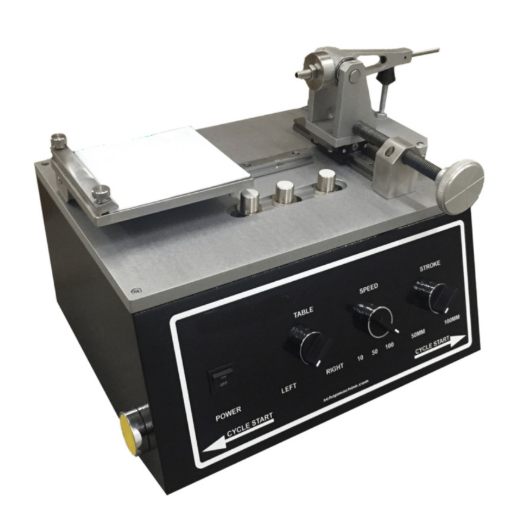

Hyundai MS210-05划痕测试仪原理

划痕测试仪作为一种精密的材料力学性能检测设备，在现代工业制造与科研领域扮演着至关重要的角色。它不仅能够精准评估涂层与基体的结合强度，还能有效测定材料表面的抗划伤与耐磨性能。无论是在汽车制造、航空航天等高端领域，还是在日常的家电、电子产品生产中，划痕测试都是确保产品质量与可靠性的核心环节。

划痕测试仪原理是什么

划痕测试仪的核心工作原理，是通过一个具有标准几何形状的压头，在受控的条件下划过材料或涂层的表面。在测试过程中，仪器会对压头施加一个可控的法向载荷，这个载荷可以是逐渐递增的（渐进载荷模式），也可以是保持恒定的。

随着压头在样品表面移动，系统会通过高精度的传感器实时监测并记录多项关键数据，主要包括法向载荷、切向摩擦力、划痕深度以及声发射信号等。当压头施加的应力超过涂层与基体的结合极限或材料本身的承受极限时，表面会发生失效。此时，摩擦力曲线会出现突变，声发射信号会显著增强。通过将这些信号突变点与显微镜下观察到的划痕形貌进行精确关联，就能确定导致材料失效的“临界载荷”，从而量化评估材料的力学性能。

划痕测试仪作用有哪些

评估附着力与结合强度：这是划痕测试最基础也最重要的功能。通过测定临界载荷，可以直观地判断薄膜、涂层与基底之间的结合是否牢固，为涂层工艺的优化提供直接依据。

测定抗划伤与耐磨性能：仪器能够模拟日常使用或极端工况下的刮擦行为，评估材料表面抵抗机械损伤的能力，这对于汽车内饰、手机屏幕、光学镜片等对外观和耐久性有要求的产品至关重要。

分析失效模式与力学行为：结合原位显微镜观察，研究人员可以清晰地看到划痕过程中的失效形式，从而深入探索材料的微观力学机制。

划痕测试仪应用范围有哪些

机械加工与模具行业：用于评估切削刀具表面的硬质涂层的结合强度，以及冲压、注塑模具的耐磨涂层性能。

汽车制造与装饰行业：涵盖从发动机内部零部件的耐磨涂层，到车身漆面、内饰塑料件、电镀装饰条的抗划伤性能测试。

电子与半导体行业：主要针对纳米级的超薄薄膜，如晶圆表面的低介电常数薄膜、触摸屏的透明导电膜、电子元器件的镀金/镀锡层等，检测其机械可靠性。

航空航天与能源领域：用于测试涡轮叶片的热障涂层、起落架的防护涂层，以及太阳能电池板的减反射膜、锂电池隔膜的抗穿刺能力等。

生物医疗与光学领域：评估人工关节、牙科植入物表面的生物相容性涂层在模拟体液环境下的稳定性，以及各类光学镜片增透膜的附着力。

划痕测试仪使用方法是什么

样品准备：选取具有代表性的样品，尺寸通常需满足仪器夹具要求。最关键的是对样品表面进行清洁处理，使用酒精或等离子清洗去除灰尘、油脂等污染物。对于粗糙度较高的样品，可能需要进行抛光处理，以确保测试数据的稳定性。

仪器校准与参数设置：开机后对力传感器、位移传感器进行校准，并检查金刚石压头是否有磨损或污染。根据测试标准和样品特性，在软件中设置测试参数，包括加载模式、最大载荷、加载速率、划痕长度及移动速度等。

执行测试：将样品稳固地安装在样品台上并找平。启动程序，压头接触样品表面并开始按设定轨迹划动。在此过程中，仪器会自动同步采集载荷、摩擦力、深度及声发射等数据。

形貌观察与数据分析：测试结束后，利用仪器集成的光学显微镜或外部扫描电镜、原子力显微镜观察划痕的微观形貌。最后，通过专业软件将信号曲线的突变点与形貌图对应，确定临界载荷，计算摩擦系数，并生成最终的测试报告。

总结

划痕测试仪通过模拟真实的受力刮擦环境，为我们提供了一套量化材料表面性能的科学方法。掌握其原理并规范操作流程，不仅能帮助研发人员优化材料配方与工艺，也是工业生产中把控产品质量、延长产品使用寿命的重要防线。随着检测技术的不断精进，划痕测试仪将在更多前沿材料领域发挥出不可替代的价值。
