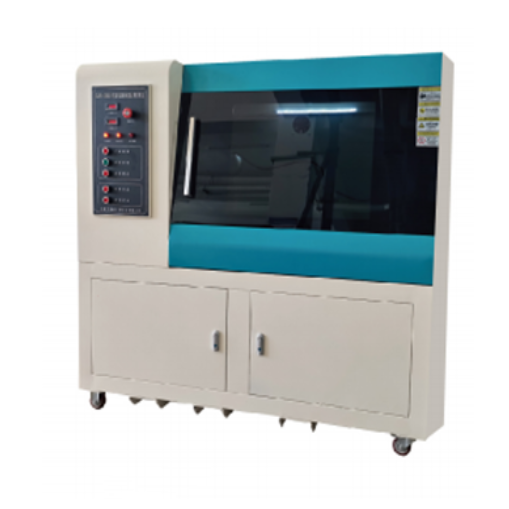

GB1408.1-2016电压击穿测试仪怎么用

电压击穿测试仪主要用于检测固体绝缘材料的电气性能，具体适用于电线套管、树脂及胶粘剂、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等介质，可精准测试这类材料在工频电压或直流电压作用下的击穿强度，以及耐受电压的持续时间。

测试准备

1.环境检查：提前确认实验室环境符合测试标准，避免高温、高湿、灰尘过多等不利条件，防止此类因素干扰实验结果的准确性。

2.设备检查：全面检查电压击穿试验仪的完好性，逐一确认所有连接部位（包括电源线、接地线）连接正确且牢固，无松动、破损等异常情况。

3.校准仪器：按照设备制造商的建议，定期对仪器进行校准操作，确保仪器的测量精度符合要求，为测试数据的可靠性提供保障。

4.样品准备：依据相关测试标准，裁剪或制备规格合适的测试样品，同时注意保持样品表面清洁、平整，避免表面污渍、凹凸等问题影响测试效果。

操作步骤

1.设置参数：根据被测材料的类型以及具体测试需求，在仪器控制面板上设定合适的升压速率、电压限制等关键参数；同时选择匹配的电极系统，并将其正确安装到试验仪中，确保安装牢固、位置准确。

2.放置样品：将预处理好的样品平稳放置在两个电极之间，保证样品与电极接触良好、贴合紧密；对样品边缘存在的毛边、尖角等可能影响电场分布的部位进行修剪，避免干扰测试结果。

3.开始测试：若设备配备安全防护门，需先关闭防护门，再启动试验仪，仪器将进入自动升压流程；测试过程中密切观察显示屏上的电压读数，直至样品发生击穿，及时记录下击穿电压数值。

4.记录数据：样品击穿后，立即停止电压供应，详细记录击穿电压、电流等关键测试数据；若测试需要多次重复进行，需更换新的样品，按照上述操作步骤重新开展测试。

5.清理现场：测试全部完成后，关闭仪器电源，对测试区域进行全面清理，同时妥善处理废弃的测试样品，保持场地整洁。

工作原理

电压击穿测试仪的工作原理基于材料在电场作用下的绝缘破坏机制。当电场强度超越材料的承受极限时，材料内部的电荷将失去束缚，形成导电通道，导致电流急剧攀升，最终引发击穿现象。击穿电压的大小受多种因素影响，包括材料的介电常数、介质厚度、电场分布状况以及环境温度等。通过精确测量这些参数，我们可以全面评估材料的电气性能，为材料研发与质量控制提供有力支持。

注意事项

1.安全防护：操作过程中必须严格遵守安全操作规程，佩戴好绝缘手套、护目镜等必要的个人防护装备，杜绝安全隐患。

2.避免误操作：提前熟悉仪器的完整操作流程，明确各按钮、功能的作用，防止因误操作造成设备损坏或人员人身伤害。

3.定期维护：日常使用中保持设备清洁、干燥，定期对设备进行检查和维护，及时排查故障，确保仪器长期稳定运行。
