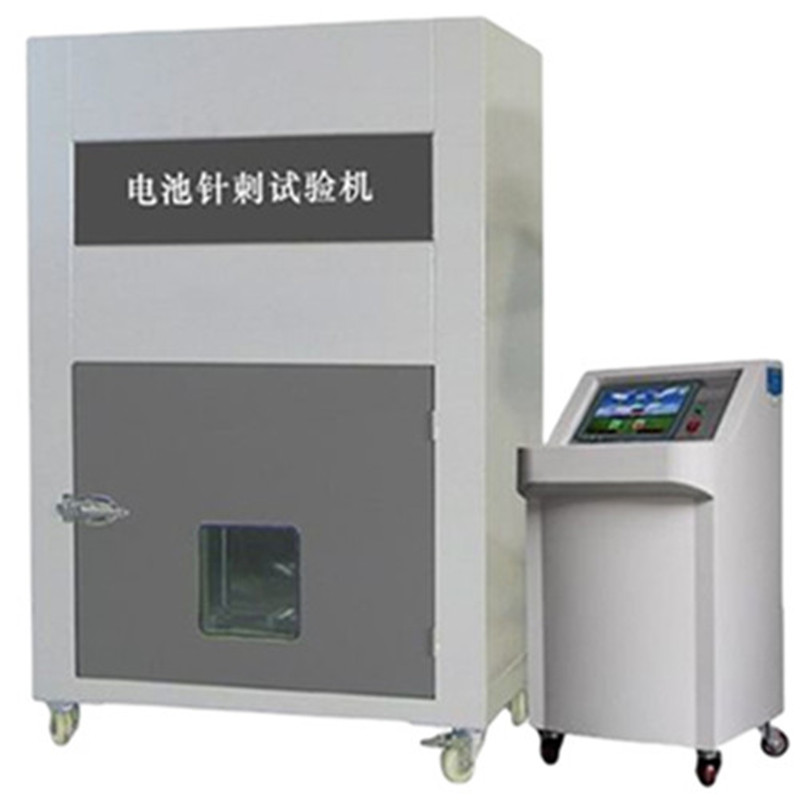

QC/T743-2006电池针刺试验机用途有哪些

电池挤压针刺试验机作为一种功能完备的综合性测试装置，巧妙地将电池挤压测试与针刺测试集于一体。它的核心工作原理聚焦于高度逼真地模拟电池在真实应用场景里可能碰到的极端物理冲击以及内部短路等复杂状况。

产品用途

1、模拟电池在使用、运输或意外碰撞时被尖锐物体刺穿的真实场景，测试电池在突发内部短路下的安全性能。

2、检测电池在针刺后是否出现起火、爆炸、漏液、冒烟等危险现象，评估其安全风险等级。

3、实时监测针刺过程中电池温度、电压、电流等参数变化，分析电池热失控特性与安全响应规律。

4、依据国标、行标及各类行业规范，对动力锂电池、3C消费电池、储能电池等进行型式检验与安全认证测试。

5、为电池材料改进、结构设计优化、电芯配方研发提供试验数据，提升电池整体安全性能。

6、用于电池产品出厂质量抽检、可靠性验证，保障批量产品的安全性与稳定性。

7、满足科研机构、检测实验室对电池安全机理研究、新工艺验证等试验需求。

使用方法

1、依据相关测试标准，预先设置好针刺速度、刺入深度等参数，通常将针刺深度设定为电池高度的二分之一位置。

2、采用专用夹具将电池试样稳固安装在试验舱体中心位置，保证针刺点位精准，避开电池边缘区域，防止因位置偏差影响测试结果准确性。

3、启动设备，使金属探针以恒定设定速度垂直刺入电池内部，以此模拟并触发电池内部短路状态。

4、试验过程中实时采集并记录电池各项数据，包括温度变化（是否超出200℃）、电压数值（是否降至0V），同时观察电池是否出现起火、爆炸等危险状况。

5、按照对应标准判定，若电池在针刺完成后的30分钟观察期内，未出现明火、爆炸等异常情况，即可判定该试样针刺测试合格。

工作原理

电池挤压针刺综合试验机是一种专门用于评估电池安全性能的关键设备，它能够高度逼真地模拟电池在实际使用场景中可能面临的极端物理冲击以及内部短路等严峻状况。在试验过程中，该设备会对电池样本施加精确可控的挤压力，并利用尖锐物体对电池进行穿刺操作，随后细致观察并全面记录电池在如此极端条件下的各项反应，涵盖温度波动、电压起伏、电流变化，以及是否出现起火、爆炸等极具危险性的情况。

挤压测试环节，借助液压臂或者伺服电机提供动力驱动，对电池施加经过精确调控的挤压力。这一过程旨在模拟电池在各类事故中可能遭受的机械挤压情形，例如被车辆碾压、遭受重物压扁等。在测试进行期间，会实时监测电池的各项响应指标，包括电压的改变、温度的升降，以及是否存在火灾或爆炸的潜在迹象。

针刺测试部分，采用直径在2-8mm范围内的不锈钢针，以预先设定好的控制速度（例如20mm/s至40mm/s）垂直刺入电池表面的中心位置。通过这种方式，模拟电池在受到尖锐物体刺穿时的实际表现。在针刺测试过程中，同样会对电池的响应进行严密监测，以此全面评估电池在内部短路情况下的安全性能表现。
