TPJLR-00-230摩擦粘滑异响试验机工作原理是什么

摩擦粘滑异响试验机主要用于预判汽车用材料在摩擦过程中是否会产生“吱吱声”等不良异响，同时可精准检测材料间的静摩擦力、动摩擦力、最大摩擦加速度、振动频率以及摩擦系数等多项关键性能指标。该仪器能够模拟水、油脂、粉尘、温度波动等不同环境工况，探究各类环境因素对材料摩擦性能的影响，是汽车内饰材料、功能零部件设计优化、性能改进及质量管控过程中不可或缺的核心研发与检测工具。

工作原理

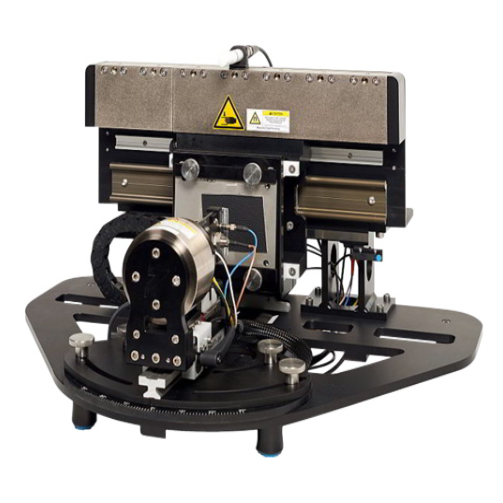

摩擦粘滑异响综合测试系统是一种专用于量化评估材料间摩擦特性、粘滑行为及异响产生倾向的高精度实验设备。该系统通过多轴伺服控制系统精确施加法向载荷与切向运动，配合高灵敏度声学传感器阵列，可同步采集摩擦力-位移曲线、粘滑振动信号及声压级频谱数据。其核心测试模块支持0.01N级载荷分辨率与0.1μm级位移控制精度，能够复现从低速蠕滑到高速滑动的全速度谱摩擦工况，特别适用于汽车内饰NVH优化、轨道交通减震材料开发及消费电子触觉反馈元件等领域的摩擦异响综合评估。

操作方法

1、将待测材料样品稳固装夹于专用试验夹具中，确保接触表面平整度误差不超过±0.02mm，并使用激光水平仪进行二次校准。

2、依次安装摩擦测试头组件，同步完成力传感器（量程0-500N，精度±0.1%FS）与三向加速度传感器（灵敏度100mV/g）的动态校准，通过砝码标定法验证系统线性度。

3、在控制软件中设定测试矩阵：法向加载力50-500N可调、往复行程±25mm、运动速度0.1-500mm/s无级变速、环境箱温度范围-40℃至+150℃、循环测试次数1×10³至1×10⁷次自定义。

4、启动全自动化测试流程，系统实时采集摩擦系数（μ）、振动加速度有效值（RMS）及异响脉冲频次（次/min），通过16位ADC模块实现10kHz高速数据流捕获。

5、测试终止后自动生成包含摩擦-时间曲线、频谱分析图及FMEA风险评估报告的多维度数据包，支持导出CSV/PDF/HTML等格式。

6、穿戴防切割手套及护目镜，在高速测试（＞100mm/s）时启用红外光栅安全防护系统，样品装夹区域设置透明亚克力防护罩，紧急停止按钮响应时间≤50ms。

应用范围

摩擦粘滑异响综合测试平台作为多行业材料性能评估的关键设备，已深度融入汽车、高端装备制造及智能电子领域的研发与品控体系。在汽车工业中，该平台通过模拟制动盘-摩擦片、转向球头、悬架衬套等核心部件的实际工况，可精准量化动态摩擦系数、粘滑能量损耗及异响频谱特征，为制动安全性、转向平顺性及NVH性能优化提供量化依据，助力车企通过严苛的ECE R90制动法规及主机厂异响主观评价标准。

在高端装备制造领域，该设备通过高精度载荷控制（±0.1N）与微米级位移监测（±0.5μm），可评估齿轮副、液压密封件、轴承保持架等关键零部件的摩擦磨损行为，结合声学指纹识别技术，可定位机械系统中的异常摩擦源，为设备可靠性设计与预测性维护提供数据支撑，满足风电齿轮箱、工业机器人等装备的20年寿命设计要求。

针对智能电子行业，该平台配备微型化测试夹具与低噪声环境舱，可检测手机转轴、键盘按键、可穿戴设备表带等微小零部件的摩擦特性与异响阈值，通过摩擦-声学耦合模型预测产品长期使用后的触觉反馈衰减趋势，为消费电子产品的静音设计与触感一致性控制提供解决方案，助力品牌通过IEC 60529防尘防水测试及Apple等头部企业的严苛触觉评价标准。
