土工布动态穿孔试验仪器：技术原理、核心参数与工程应用

　土工布作为工程防护体系中的关键材料，其抗穿刺性能直接影响道路、水利、环保等工程的耐久性。土工布动态穿孔试验仪器通过模拟尖石跌落场景，为评估材料抗冲击能力提供量化依据。本文从技术原理、核心参数、操作规范及工程应用四个维度，系统解析此类仪器的技术特性。

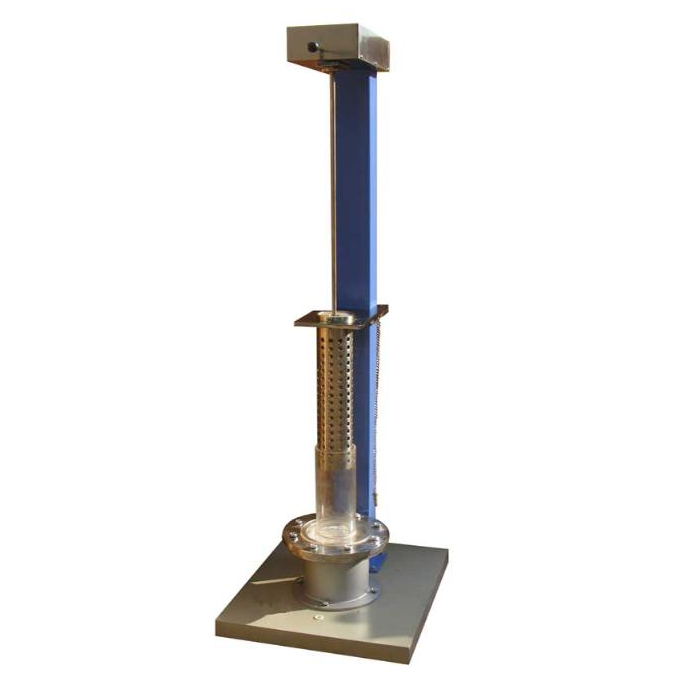

　一、技术原理：落锥法模拟真实冲击

　动态穿孔试验的核心原理基于落锥法，即通过控制特定质量的钢锥从固定高度自由下落，对水平夹持的土工布试样施加瞬态冲击载荷。钢锥以45°锥角设计，总质量通常控制在1000克左右，下落高度设定为500毫米，以模拟实际工程中岩石跌落的冲击能量。例如，在道路工程中，车辆轮胎携带的碎石可能以类似方式冲击路基防护层，试验仪通过量化穿透深度评估材料抗损能力。

　试验过程中，钢锥击穿试样形成破洞后，需使用标有刻度的量锥插入破洞测量穿透程度。量锥质量通常为600克，分度值精确至2毫米，确保数据采集的可靠性。部分高端设备还配备高速摄像系统，可捕捉冲击瞬间的动态变形过程，为材料失效分析提供视觉依据。

　二、核心参数：精度控制保障测试可信度

　夹持系统：试样夹持环内径严格控制在150±0.5毫米范围内，确保试样受力均匀。夹持环采用防滑纹路设计，避免测试过程中试样移位。例如，某试验中因夹持环内径偏差0.8毫米，导致试样边缘应力集中，穿透深度测量误差达15%。

　钢锥组件：钢锥锥角、质量及表面光洁度需符合标准。锥角偏差超过±1°将导致冲击能量分布不均，质量偏差超过±5克会影响穿透深度量值。某案例中，钢锥表面因长期使用产生划痕，导致摩擦力增加，冲击能量损失达8%，测试结果显著偏低。

　导向机构：导向孔直径需与钢锥直径精密匹配，间隙控制在0.1毫米以内，确保钢锥自由下落轨迹垂直。若导向孔存在杂物或磨损，钢锥可能偏移中心轴线，使冲击点偏离试样中心，例如某试验中因导向孔堵塞导致钢锥倾斜3°，穿透深度偏差率达12%。

　三、操作规范：标准化流程降低人为误差

　试样制备：需在标准温湿度环境中调节至平衡状态，避免含水率差异导致力学性能变化。试样裁剪尺寸需严格符合标准，边缘毛刺需打磨平整。例如，某实验中未预处理的试样因含水率不均，穿透深度测试值波动达20%，而预处理后波动控制在3%以内。

　设备校准：每日试验前需检查钢锥质量、夹持环尺寸及量锥刻度，使用标准砝码验证冲击能量。某案例中，因未校准量锥刻度，导致穿透深度测量值系统性偏大5毫米，严重影响材料等级评定。

　安全防护：试验区域需配备透明防护罩，防止钢锥反弹伤人。操作人员需佩戴护目镜及防护手套，避免接触高温钢锥。例如，某实验室因未使用防护罩，导致钢锥反弹击碎防护玻璃，险些造成人员眼部损伤。

　四、工程应用：多领域场景验证材料性能

　交通工程：在高速公路路基防护中，动态穿孔试验用于评估土工布抵抗轮胎携带碎石冲击的能力。例如，某山区高速公路选用穿透深度≤30毫米的土工布，经5年运营验证，防护层破损率低于2%。

　水利工程：在堤坝防护中，试验数据指导材料选型以抵御水流携带卵石冲击。某水库工程选用抗穿刺等级为Ⅱ级的土工布，经动态穿孔试验验证，其穿透深度控制在25毫米以内，满足设计要求。

　环保工程：在垃圾填埋场衬层系统中，试验结果用于评估土工膜抵抗尖锐废弃物穿透的能力。某填埋场选用穿透阻力≥500牛的复合土工膜，经动态穿孔试验验证，其抗损性能满足20年使用寿命要求。

　土工布动态穿孔试验仪器通过精密的参数控制与标准化的操作流程，为工程材料性能评估提供可靠数据支撑。从交通路基到水利堤坝，从环保填埋到矿山防护，其应用场景覆盖现代工程建设的多个关键领域，成为保障工程质量的重要技术工具。
