土工布淤堵试验方法全解析

　一、试验原理与核心目标

　土工布淤堵试验旨在模拟实际工程中水流携带土颗粒通过织物孔隙的过程，通过量化渗透性能变化评估其抗淤堵能力。试验基于水力梯度理论，通过对比不同层级土体的渗透系数变化，判断土工布是否形成有效过滤通道。例如，某水利工程中，未经过滤的土工布在3个月内渗透系数下降60%，而经优化设计的材料仅下降12%，凸显试验对材料选型的关键指导作用。

　试验核心指标包括梯度比（GR）和含土量。GR值反映水流通过土工布与土体的综合阻力，当GR＞3时，材料易发生严重淤堵；含土量则直接表征织物截留颗粒的能力，某垃圾填埋场项目通过控制含土量＜1.2kg/㎡，成功延长了防渗系统使用寿命。

　二、试验前准备：材料与设备标准化处理

　1.试样制备

　按标准裁取直径100mm的圆形试样，数量根据工程需求确定。例如，某跨海大桥项目需同时测试单层、双层及复合土工布，共制备30组试样。试样需在调温调湿箱中平衡24小时，确保环境温湿度稳定。

　2.土料处理

　土料需风干后过筛，剔除粒径＞5mm的颗粒。某水库工程因未筛分导致30%的粗颗粒卡入织物孔隙，造成渗透系数测量误差达35%。筛分后的土料按设计密度分层击实，松土样可直接倒入试验筒整平。

　3.设备校准

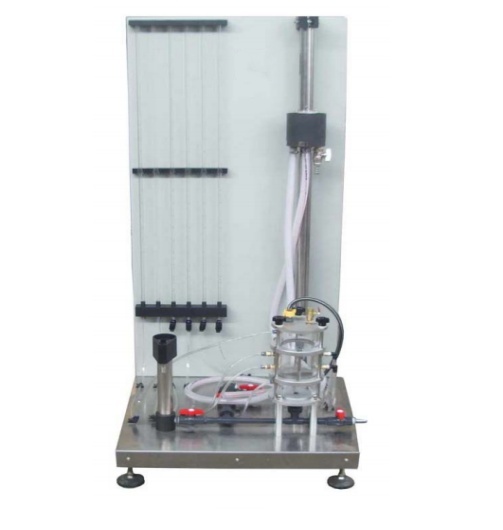

　试验筒需具备以下功能：

　透明观测窗：实时观察水流路径

　多级测压系统：精确测量不同高度水头差

　密封夹持装置：防止侧向渗漏

　某检测机构因未及时更换老化密封圈，导致试验过程中水位持续下降，最终数据作废。校准内容还包括测压管分度值验证（精度需达1mm）和水头调节范围测试（0-1050mm可调）。

　三、试验流程：多梯度水力条件模拟

　1.初始饱和阶段

　采用底部进水法缓慢注水，控制水头差＜25mm。某污水处理场通过真空泵抽气法将饱和时间从24小时缩短至6小时。饱和标准为水位上升至土样顶面以上10cm，且持续30分钟无变化。

　2.梯度比测试

　按标准依次进行i=1.0、2.5、4.0、10.0四级水力梯度测试：

　每级梯度需保持渗流1.5小时以上

　待测压管读数稳定后，连续记录24小时数据

　每小时测读水位和渗水量，同时记录水温

　某高速公路项目检测发现，当i=10.0时，劣质土工布的渗透系数骤降至初始值的15%，而优质材料仍保持60%以上。

　3.终态处理

　试验结束后取出试样，清除表面浮土后烘干称重。某垃圾填埋场检测显示，试验后土工布含泥量达8.2g/m²，超出标准限值65%，据此判定材料不合格。

　四、异常处理与质量提升策略

　1.测压管读数波动

　某海堤工程检测中，测压管水位在i=2.5时出现周期性波动。经检查发现，土样中未筛分的细颗粒形成"活塞效应"。解决方案包括：

　重新筛分土料

　在试验筒顶部增设缓冲空间

　改用分级配土样（如上层粗砂+下层细砂）

　2.渗透系数骤降

　某机场跑道排水层检测时，渗透系数在i=8.0时突然下降50%。排查发现：

　土工布与土体界面形成"拱效应"

　土料级配不合理（粉粒含量过高）

　改进措施包括调整土料级配、增加反滤层厚度，使累积排水量提升8.31%。

　3.设备密封失效

　某山区公路项目试验过程中出现持续渗水。检查发现：

　夹持装置螺栓松动

　密封圈老化变形

　处理方案：

　采用扭矩扳手按5N·m标准重新紧固

　更换硅胶密封圈并涂抹密封脂

　通过标准化操作流程（SOP）和智能化监测系统，某国际工程检测机构将试验重复性误差从15%降至3%以内。新型试验仪已实现数据自动采集与云端分析，例如某智能系统可实时监测20组试验数据，并通过AI算法预测材料长期性能，使检测周期缩短40%。
